Lockwelt Series 新型本縫玉縁自動機AMF Reece Series 39


各種衣料製品の様々なポケット作りに最適な本縫玉縁自動機

  • 種々のモデルと様々な用途に対応した豊富なオプション装置により、広範囲な用途で使用できます。
  • シリーズ39は最高3,000針/分の高速度で生産性が高く、しかも、品質の高い玉縁が得られます。

幅広い用途に対応

種々のモデルと様々な用途に対応した豊富なオプション装置により、広範囲な用途で使用できます。片玉縁、両玉縁、オフセット玉縁 (フラップ付またはフラップなし) に対応可能。紳士・婦人・子供服、ジッパー付ポケットなど様々な用途で使用可能です。


高品質と生産性を両立

シリーズ39は最高3,000針/分の高速度で生産性が高く、しかも、品質の高い玉縁が得られます。


自動化・省力化をサポート

全モデルに、非常に簡単な操作で、完璧な玉縁作りを行うために必要な全ての設定を行えるタッチパネル・ディスプレイが装備。個々の縫製機能やパラメーターの設定により、10種類ものポケットのスタイルをプログラムすることが可能です。

幅広い用途に対応

幅広い用途に対応

AMF Reece Series 39 は、片玉縁、両玉縁、オフセット玉縁 (フラップ付またはフラップなし) に対応可能。紳士・婦人・子供服 (スーツ、スラックス、ジャケット、コート、スカート、ベストなど)、 レザージャケット、スポーツウェア、作業服、婦人ハンドバッグ、ジッパー付ポケットなど様々な用途で使用可能です。

AMFReece_Series39_App4.jpeg AMFReece_Series39_App1.jpeg AMFReece_Series39_App5.jpeg AMFReece_Series39_App2.jpeg AMFReece_Series39_App6.jpeg AMFReece_Series39_App3.jpeg



片玉縁と両玉縁フォルダー機械に標準装備されています。

針幅は8種類。オプションで8~24 mm まで2 mm 単位で用意されています (ご発注時に針幅をご指定下さい)。

モデルAP

斜めポケット作りも行えるモデルです

独立した2つの片針停止針棒

モデル39APは、標準モデルの全ての機能に加え、斜めポケット作りも行えるモデルです。

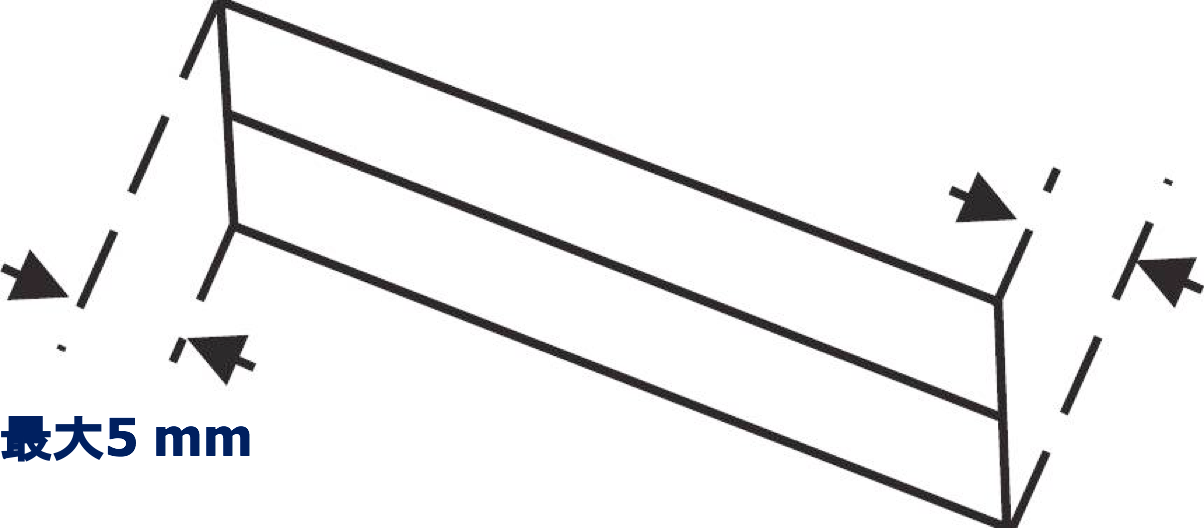

独立した2つの片針停止針棒付のミシン頭部を使用しており、縫い始めと縫い終わりの差異は最大5 mm(下図参照)まで可能です。これにより、平行縫いまたは斜め縫い、フラップ付またはフラップなしのどのような玉縁作りも行えます。


3組のタブナイフ

モデル39APにはあらゆる用途において正確なコーナーカットが行える3組のタブナイフが付いています

左右脇ポケットの自動交互縫い、または外ポケットと内ポケットの全ての玉縁作りを連続して行うことができます。

高品質な製品上がり

種々の素材のコーナーカットを正確に確実に行う 固定タブナイフ機構

キャリッジの動きを制御するACサーボモーターと連動し、種々の素材のコーナーカットを正確に確実に行います。

シリーズ39 の標準仕様機はサーボモーター送り機構と固定タブナイフ機構付です。オプションとして、ステッピング・モーター制御送り機構とのコンビネーションでステッピング・モーター制御タブナイフ機構付のモデルもあります。ご注文時にご指定下さい。

自動フラップ縫い

右フラップまたは左フラップを標準装備のフラップ光電検知システムです。左右独立したクランプ機構により、縫製前の生地セットを左右に広げることにより、品質の高い仕上りが得られます。

ポケット袋用クランプ

身頃セット時にポケット袋をしっかりと固定することができます。

センターナイフ


ミシン頭部に装着された独立したDCモーターによって制御されています。

バキューム・システム (オプション)


スラックス後ろ身頃などダーツ箇所の玉縁作りに最適です。単体のバキュームまたは工場内に配管されているバキューム・システムに接続してご使用ください。

ダーツ・ストレッチャー (オプション)

生地をクランプする前にキセを取る装置です。

パッカリングを防止する サンドイッチ・クランプ (オプション)


縫製サイクル中に滑りにくい薄物地に最適です。この装置はキャリッジに装着され、アーム下部にサポート板クランプ(敷板)を使用しています。

敷板はキャリッジと共に前後に移動して送り効果を高め、縫製サイクル中のパッカリングを防止します。

伸びのある難素材の縫製に最適な 針送り機構 (オプション)

針が生地の中にある間も生地は確実に送られます。滑りやすい薄物地、そして伸びのある素材などの難素材の縫製に最適です。

自動化推進をサポート

タッチパネルによる簡単な操作


シリーズ39の全てのモデルには、非常に簡単な操作で、完璧な玉縁作りを行うために必要な全ての設定を行えるアイコンをオペレーターに提供する、5.7インチのタッチパネル・ディスプレイが装備されています。

個々の縫製機能やパラメーターの設定により、10種類ものポケットのスタイルをプログラムすることが可能です。

ご要望に応じてシリーズ39には同じアイコンを使用したフルカラーのタッチパネル・ディスプレイをオプションで装備することもできます。



タッチパネルの機能

  1. 縫い位置の選択
  2. 玉縁プログラムの選択
  3. 個々の調整と機能
  4. キャリッジ位置の選択
  5. 糸調子・スタッカー・自動テープ 送り・糸切用機能設定ボタン
  6. 玉縁の調整
  7. コーナーメスの調整
  8. サイクル縫い (選択玉縁ON/OFF)

サイクル縫い

交互組み合わせにより様々なスタイルの玉縁作りを連続して行えます

交互組み合わせにより様々なスタイルの玉縁作りを連続して行えます。最高4種類のポケットのスタイルをタッチパネルのサイクルモードから選択できます。

針糸切れ時に機械を停止させる 針糸モニター


標準装備されており、針糸切れ時に機械を停止させます。

下糸交換時間を最小限に抑える ボビンワインダー

ミシン頭部に装備されており、下糸交換時間を最小限に抑えます。

身頃のセットが簡単に行える レーザー位置決めライト


標準で3セットが付いています。

身頃のセットが簡単に行え、上衣やスラックスの玉縁作りの印付け作業を省くことができます。

力芯を自動的に供給・カットする 力芯送り装置(オプション)


力芯を自動的に供給・カットするテープ送り装置です。

上衣用とズボン用スタッカーおよびワークリムーバー (オプション)

上衣用とズボン用スタッカー (オプション)

スタッカーには、上衣用ユニバーサルタイプとズボン用スタッカーの2種類があります。



この他に、オプションのワークリムーバー (小さな身頃用スタッカー) をラインナップしています。

玉布・フラップ自動供給装置 (オプション)

この自動供給装置により、次のサイクルの玉布やフラップを前もってセットすることができ、サイクルタイムの短縮が図れます。

ジッパーを自動的に挿入する ジッパー装置 (オプション)

ジッパー装置 (オプション)

ロール状プラスチック製ジッパーの左右両方を縫製サイクル中にミシン頭部の上から自動的に挿入する装置です。

縫製サイクルが終わると、ジッパーは正確な長さにカットされます。

プラスチック製ジッパーのみ使用することができます。針幅は12〜18 mm。



縫製サイクルが終わると、ジッパーは正確な長さにカットされます

簡単な調整とメンテナンス

簡単に調整できる 生地クランプ

クランプ位置(横方向に内側または外側へ)とクランプ圧力は簡単に調整することができ、とりわけ難素材の場合にも即座に対応できます。

片玉縁←→両玉縁の切替えがワンタッチで行えるクイックチェンジキットが標準付属

クイックチェンジキットが標準付属品として含まれています。パッチガイドを簡単に交換できますので片玉縁←→両玉縁の切替えがワンタッチで行えます。

針糸通しや下糸交換が容易な スイングアウト式フォルダー


簡単に開くことができ針糸通しや下糸交換が容易です。

ミシン頭部は後方へ傾けられ保全に便利です

ミシン頭部は後方へ傾けられ保全に便利です。
