仕様

縫目形式  1本針2重環縫い 芯糸入りまたはなし (401)
縫い速度 最高 2,700 針/分

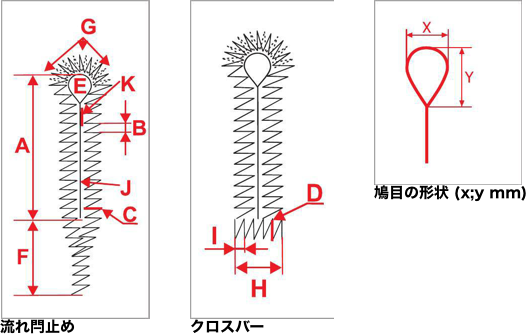

ボタンホールの長さ <A>

1 mm単位で調整可能

AF モデル: 8~50 mm; 2~3.5 mm*

LTT モデル: 13~38 mm

CT モデル: 14~26 mm, 22~35 mm(クランプ・キットの交換)

Ultraflex モデル: 13~30 mm

RDE モデル: 2~7 mm

ボタンホールの種類 AMFReece_ES505_App.png

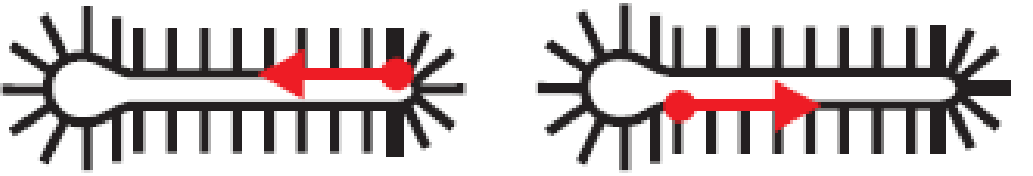

縫い始め位置 (丸閂止めの場合) AMFReece_ES505_縫い始位置.png
縫い目長さ <B> 0.5~2.0 mm <0.1 mm単位で調整可>
カット長さ 自動
振り幅 <C>  1.6~3.0 mm
鳩目の形状 (X;Y) mm <E>

眠り穴; 2.2 x 3.0; 2.8 x 4.2; 3.0 x 4.6; 3.2 x 5.0;

3.4 x 4.2

流れ閂止めの長さ <F> 3.0~20.0 mm
鳩目箇所の針数 <G> 4 ~ 20
丸閂止め箇所の針数 4 ~ 20
クロスバーの長さ <H> 3 ~ 6.5 mm
クロスバーの縫い目長さ<I> 0.5 〜 1.5 mm <0.1 mm単位で調整可>
クランプ押え上がり量 12 mm
生地の厚さ 8 mm
メス方式 <J> 先メス、後メス、カットなし、部分カット
カッティング・スペース <K> -0.5 ~ 1.2 mm
糸切

AF : 針糸のみカット

RDE : 全ての糸を短くカット

CT : 全ての糸を短くカット

LTT : 全ての糸を長くカット

サイクル縫い 47個のプログラムで21種類のボタンホール
照明 ミシン頭部に内蔵
推奨針 AMF Reece シリーズ579, サイズ # 90, #100, #110
推奨糸 高級コア・スパン ポリエステル糸 サイズ#80, “100, #120; 芯糸サイズ#30 またはそれ以上
エアー圧力 0.5 MPa (5 bar), (72 psi)
電源 230V, 50/60 Hz 単相 (EN 60204-1に基づく)

サイズ: 頭部+単独台

1200 mm (幅) x 790 mm (奥行) x 1140 mm (高)
重量: 頭部+単独台 230 kg
梱包サイズ 1250 mm (幅) x 1350 mm (奥行) x 1460 mm (高)
梱包重量 330 kg
